氣體檢測儀如何接模擬信號?一般主要認準是接三線制4-20mA模擬信號，三線制是指V、S、GND這種三線式的端子。其中，V為電壓輸入端，S為模擬信號輸出端，GND為地(負極)端。在S端和GND端之間，4-20mA的電流信號輸出與濃度值成正比關系，電流信號輸出隨氣體濃度而變化。氣體檢測儀如何接模擬信號詳細操作可參考下面圖解教程。
接線原理：
三線制是指V、S、GND這種三線式的端子。其中，V為電壓輸入端，S為模擬信號輸出端，GND為地(負極)端。在S端和GND端之間，4-20mA的電流信號輸出與濃度值成正比關系，電流信號輸出隨氣體濃度而變化。遠程主機和其他信號采集模塊接收電流的變化并顯示相應的濃度值。因此，在現場施工中應使用屏蔽線，以防止線路干擾引起的電流突然變化，影響氣體報警控制主機的數據顯示與現場檢測儀器形成差異。

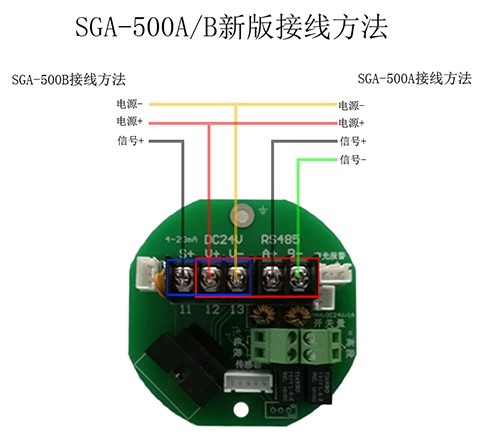

氣體檢測儀如何接模擬信號圖解參考
接線操作步驟：
第一步：從主機引出一根對應V、S、GND的三線電纜;
第二步：儀表側也有三個對應的端子，可以一一連接;
第三步：三線制的優點是供電和信號分離，儀表功耗與信號輸出無關。在使用儀表時，自身消耗功率的增加不會改變，輸出電流信號也不會變得不穩定。
